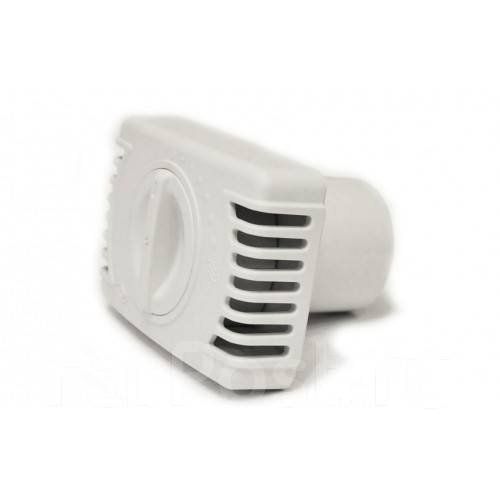

Стеновой клапан проветриватель «ИОН»

Стеновой клапан проветриватель «ИОН»

Приточный вентиляционный клапан «ИОН»™- лучшее решение для домашней вентиляции!

ПВК «ИОН»™ является пассивным устройством для организации притока ионизированного наружного воздуха. Прибор позволяет снабжать помещение свежим воздухом, богатым кислородом и отрицательно заряженным ионами. Приток свежего воздуха улучшает кровоснабжение и насыщение мозга кислородом, что положительно влияет на здоровье человека.

ПВК «ИОН» прост, как все гениальное- через защитный фланец воздух попадает в тепло- и шумоизолирующую трубу, а далее сквозь фильтр проходит в комнату. Цикл непрерывен и не требует участия пользователя. При необходимости подачу воздуха можно уменьшить или прекратить, воспользовавшись регулятором.

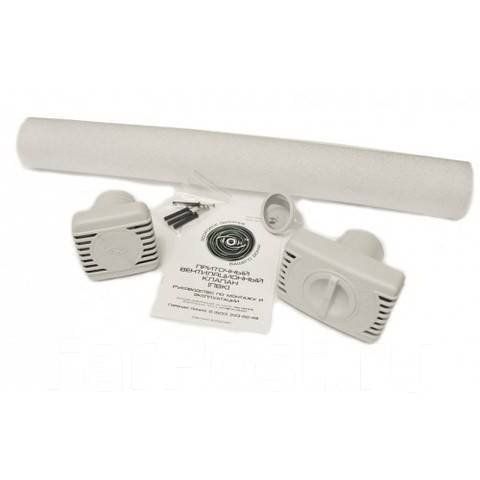

Комплектация

Корпус регулятора внутренний в сборе – 1 шт. (корпус регулятора, регулятор, фильтрующий элемент, фланец внутренний);
корпус регулятора наружный – 1 шт. (фланец наружный, корпус наружный);
тепло- и шумоизоляционная труба – 685 мм. – 1 шт.;
дюбель-гвоздь – 4 шт.

Это вентиляция будущего, которая позволяет жителям мегаполисов наслаждаться свежим воздухом в собственных квартирах, не впуская в помещение пыль, шум и насекомых.

Вентиляционный клапан – свежий воздух в вашем доме

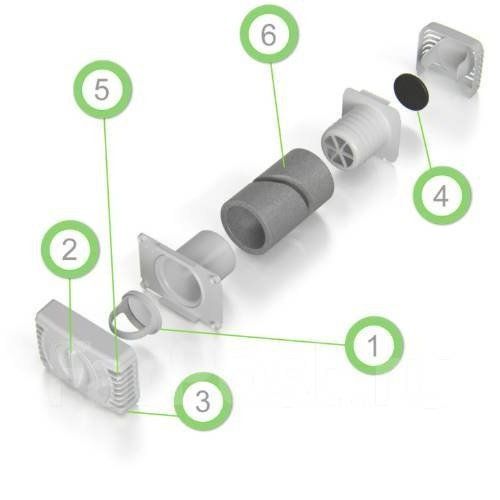

1 – Защитный фильтр
2 – Эргономичный регулятор
3 – Уникальный дизайн прибора
4 – Использование глушителей шума
5 – Равномерный приток свежего воздуха
6 – Оптимальный размер вентиляционного канала

Вентиляция – важная составляющая комфортной жизни современного человека. С появлением герметичных окон возникло множество проблем, поскольку нарушился естественный воздухообмен в помещении. В душном помещении тяжело дышать, постоянно образовывается конденсат на окнах, а ведь спертый воздух – прекрасная почва для размножения вирусов и бактерий. Такой микроклимат может вызывать головные боли, усталость, сонливость. Проветривание помещения при помощи открывания створок окон сводит к нулю все их достоинства: шумоизоляция, экономия электроэнергии, защита от ультрафиолетовых лучей, при этом не позволяя создать комфортный микроклимат в помещении. Помимо всего этого возникают сквозняки, которые могут пагубно отразиться на здоровье всех членов семьи.
Для хорошей вентиляции придумано множество всевозможных устройств, но, пожалуй, самым эффективным, нормализующим микроклимат в помещении, является приточный вентиляционный клапан. Он обеспечивает естественный приток свежего воздуха при герметично закрытом окне. Именно, поэтому приточные вентиляционные клапаны широко применяются при проектировании современных зданий и сооружений.
Устройство и функции приточного клапана

Приточный вентиляционный клапан представляет собой устройство, использующееся для организации притока свежего воздуха и не предназначенное для установки на окно. Это позволяет производить его монтаж на стену, не затрагивая при этом оконную конструкцию и не влияя на его характеристики. Данный прибор может использоваться при температуре от –40 до + 60° С в квартирах, частных домах, офисах, где используются герметичные окна.

Приточный клапан «ИОН»™ – инновация в области вентиляционного оборудования

Пластиковое окно и приточный клапан «ИОН»™ будут обеспечивать надежную защиту от шума и постоянно поставлять свежий воздух в помещение, а также предотвращать появление конденсата и запотевание стеклопакета. Вентиляционный клапан образует оптимальный микроклимат, не допуская сквозняков и переохлаждения помещения, а его конструкция устроена таким образом, что пыльца растений, уличная пыль не сможет попасть к Вам в дом.
Данный прибор работает по следующему принципу. Воздушный поток поступает во внешний фланец устройства, конструкция которого защищает от воздействия дождя, ветра и проникновения птиц, грызунов. Затем, воздух через специальную трубу поступает во внутренний фланец, в составе которого есть фильтр, очищающий воздух. Далее воздух направляется в заслонку с регуляцией и попадает в помещение.
Поступающий свежий воздух циркулирует по помещению, вытесняя духоту и болезнетворные бактерии через отточную вентиляцию, которая располагается на кухне и в санузле.

Стеновой вентиляционный клапан не требует особого ухода.
Его необходимо очищать от пыли 1-2 раза в год.
Очистка прибора под силу любой домохозяйке.

Приточное устройство «ИОН»™ – наилучшее решение для благоприятного микроклимата в вашем доме.

Вариант установки ПВК «ИОН»™ над батареей
Вариант установки ПВК «ИОН»™ под потолком

Рекомендации по монтажу ПВК «ИОН»

Конструкция ПВК «ИОН» рассчитана на установку в двух базовых вариантах:
1) между подоконником и радиатором отопления;
2) на стене справа или слева от окна на высоте более 2-х метров.

Вариант 1

ПВК «ИОН»™ устанавливается в середине над радиатором отопления. На высоте 60-80 мм от радиатора отопления размечается центр отверстия для установки тепло- и шумоизоляционной трубы. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного корпуса, если работы производятся на высоте.
Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.

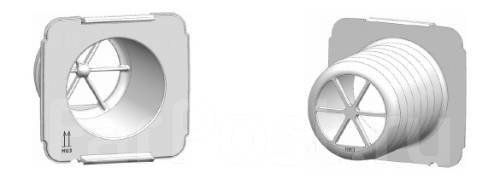

Снаружи в трубу устанавливается фланец наружный , который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
Фланец внутренний устанавливается в трубу и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
Внутрь фланца устанавливается фильтрующий элемент.
На закрепленный к стене фланец защелкивается корпус регулятора.

Вариант 2

ПВК «ИОН» устанавливается на стене рядом с окном на высоте более 2-х метров. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного защитного экрана, если работы производятся на высоте.
На высоте более 2-х метров и на расстоянии 180-300 мм от проема окна размечается центр отверстия для установки тепло- и шумоизоляционной трубы.
Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.
Снаружи в трубу устанавливается фланец наружный, который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
Фланец внутренний устанавливается в трубу и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
Внутрь фланца устанавливается фильтрующий элемент.
На закрепленный к стене фланец защелкивается корпус регулятора.

Производитель: Ион
Страна производства: Россия
Диаметр, мм: 80
Производительность м. куб в ч :20
Уровень шума, dB: 25
